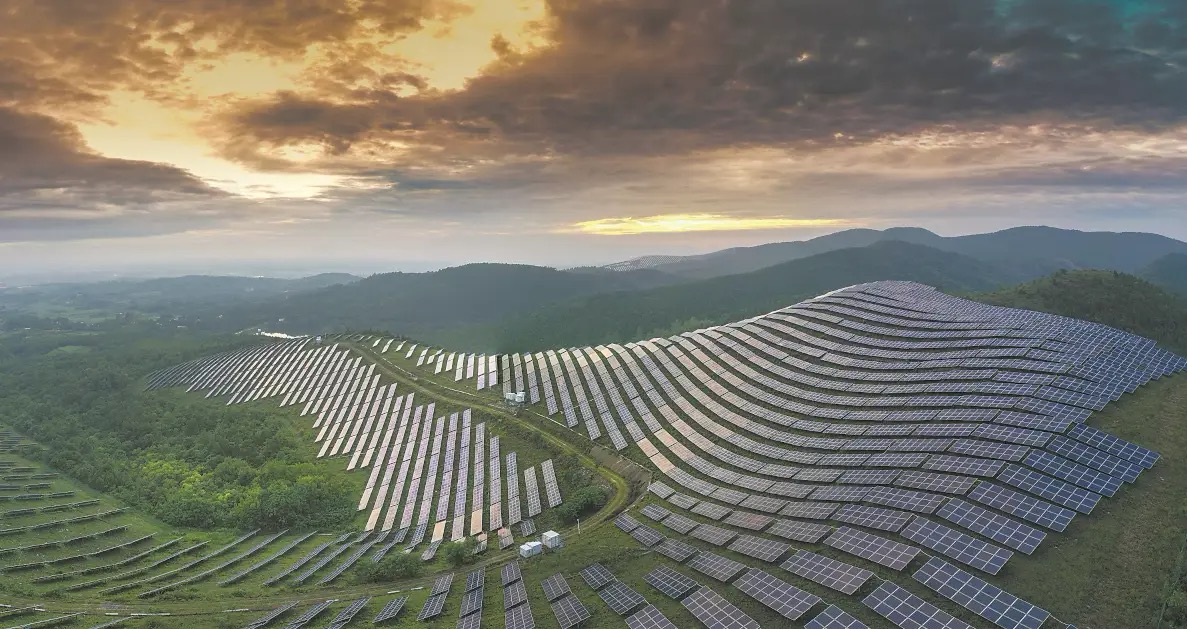

光伏場站作為新能源發電的重要設施，在運營過程中，定位問題一直是一個難以忽視的難點。光伏場站通常占地面積大，設備分布廣泛，且環境復雜多變，這給運維人員的工作帶來了極大的挑戰。特別是在設備巡檢、故障排查等關鍵任務中，如何快速準確地定位到目標設備，成為制約光伏場站運維效率的關鍵因素。



針對光伏場站的定位需求，我們可以從以下幾個方面進行深入分析：



高精度定位：光伏場站內的設備分布密集，且往往存在大量的遮擋物，如光伏板、支架等，這對定位系統的精度提出了很高的要求。只有實現高精度定位，才能確保運維人員能夠迅速準確地找到目標設備。



室內外無縫覆蓋：光伏場站不僅包括室外的光伏板陣列，還包括室內的控制室、配電室等關鍵區域。因此，定位系統需要實現室內外無縫覆蓋，確保運維人員在全場站范圍內都能獲得準確的位置信息。



實時性與穩定性：在設備巡檢和故障排查過程中，運維人員需要實時獲取位置信息，以便及時做出反應。同時，定位系統還需要具備高度的穩定性，避免因環境因素或設備故障導致定位失效。



低功耗與易部署：考慮到光伏場站的特殊環境和運維成本，定位系統需要具有低功耗和易部署的特點，以降低運維難度和成本。

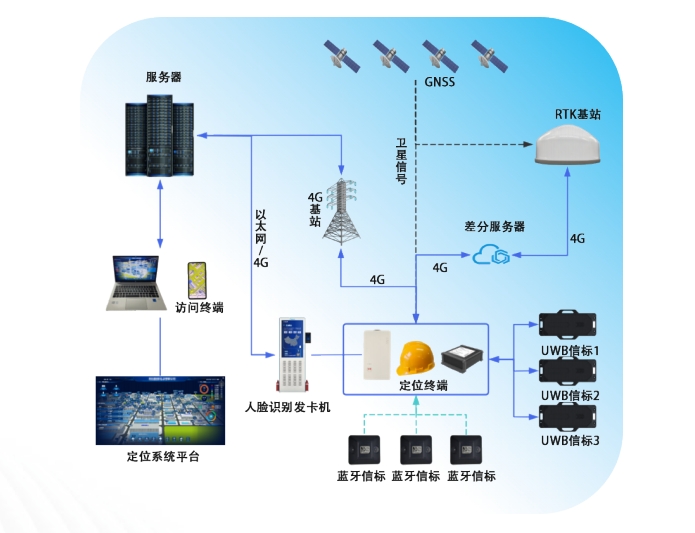

新銳科創針對光伏場站的定位需求，推出了RTK+UWB+藍牙+4G室內外融合定位系統方案。該方案結合了RTK的高精度室外定位能力、UWB的室內高精度定位優勢、藍牙的低功耗和易部署特性，以及4G網絡的廣泛覆蓋和高速數據傳輸能力，為光伏場站提供了一套全面、高效、可靠的定位解決方案。

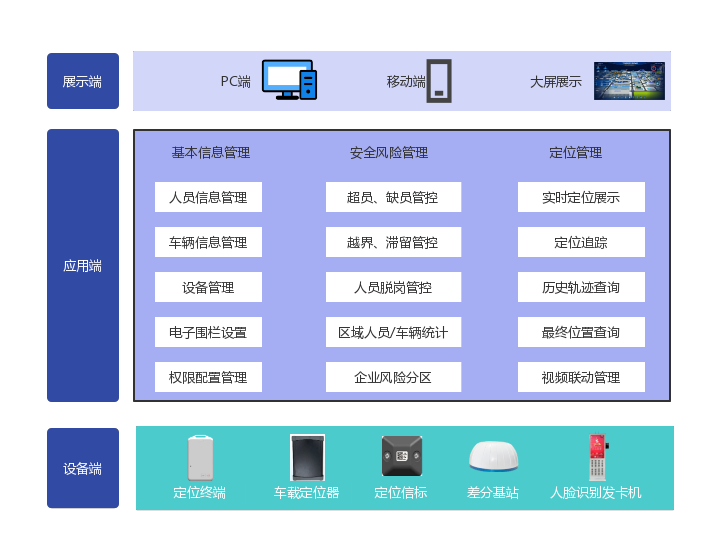

人員定位系統由設備端、應用端、展示端組成，如下圖所示：



設備感知端：工地室內區域部署的定位信標，人員進出口放置人臉識別發卡機，人員通過智能發卡機取，佩戴高精度人員定位卡/高精度安全帽；在室外較高點部署差分基站。



應用端：根據管理需求，實現定位管理、安全風險管理、基礎信息管理等功能應用；并可通過接口二次開發，基于人員定位進行新的功能應用。



展示端：監管人員可通過手機APP或PC端查看人員情況；監控大屏可實時精確地定位員工位置，將人員位置信息、風險分區信息等顯示在工地控制中心監控大屏上。









RTK技術利用載波相位觀測值進行實時動態差分定位，通過基準站和移動站之間的數據通信，實時解算出移動站的三維坐標，實現實時的定位精度。在光伏場站的室外環境中，RTK技術可以充分發揮其高精度定位的優勢，為運維人員提供精確的位置信息，幫助他們快速定位到光伏場站上的關鍵設備。



UWB技術通過測量信號在空間傳播中的時間延遲差異來計算物體的位置，具有高精度、低功耗、抗干擾性強的特點。在光伏場站的室內環境中，UWB技術可以構建高精度的室內定位網絡，實現運維人員的實時追蹤和定位。同時，藍牙技術作為UWB的補充，利用其低功耗和易部署的特性，可以在一些對定位精度要求不是特別高的區域提供定位服務，進一步降低系統成本。



數據融合與傳輸（4G）：

4G網絡作為數據通信的橋梁，將RTK、UWB和藍牙等定位技術獲取的位置信息實時傳輸?shù)皆贫嘶驍?shù)據中心進行融合處理。通過數據融合算法，可以進一步提高定位精度和穩定性，為運維人員提供更加準確的位置信息。同時，4G網絡還支持遠程監控和管理功能，使得運維人員可以在任何地方隨時查看場站內的設備狀態和運維情況。







1、GIS數據展示及分析



通過豐富的圖形化及三維可視化技術，實現對光伏場站內部外來人員、車輛在工地全覆蓋式的實時定位、實時報警事件展示，保障人員安全。全場數據的全面可視化展示，為安保人員提供直觀展示，為領導或者來訪參觀者展現良好的形象。



2、人員實時位置跟蹤



系統界面支持3D地圖，支持縮放、分層等查看方式；分場景、分樓層、以不同形式或顏色展示工作人員和外來訪客人員。戶外區域精度達到1-3米延時不超過5秒，點擊員工圖標可展示其相關信息。



3、歷史軌跡查詢



可查看某個人員在某個時間段內的活動軌跡。可根據項目情況設置數據存放期限，系統默認保存1年軌跡數據，數據保存時間期限可調。



4、電子圍欄



可根據內部企業情況自由設置報警類型，例如滯留、闖入、越界、靜置、超時等報警類型?？梢栽O(shè)定生效時間和范圍，在系統內電子地圖上可快速完成電子圍欄圈定。



5、風險預警



超員報警：一旦某區域內人數超過限定人數發生報警，超員人數、限制區域可根據企業自身需求自定義設置；



靜止報警：當外來人員在危險區域內一段時間不移動，自動報警, 提示值守人員迅速查明情況。報警伴有聲音報警，報警位置應能夠在地圖上顯示，并與附近的視頻監控聯動，可調出報警區域的監控畫面。限制人員、靜止時長、限制區域可根據企業需求自定義設置；



越界報警：規范承包商作業人員及外來訪客的活動禁止區域，一旦擅自離崗、串崗，立即自動報警。限制人員、限制區域可根據企業需求自定義設置；



最少人員報警：主要針對重點崗位、中控制、消防室、值班室等崗位區域，當有人員脫崗時，系統自動報警提示管控區域缺員；



滯留報警：重點區域、重大危險源區域，不允許人員長時間滯留。當人員進入重點管控區域超過一定時間，系統自動報警，可提醒人員離開該管控區域。



6、智能應急救援



當人員遇到緊急情況時，可按下隨身攜帶的定位識別卡上的的報警按鈕，系統會將人員報警信息第一時間發送到中控中心，并通過手機短信形式發送給部門負責人及安保人員，及時前往報警地點進行救助。并可通過視頻聯動功能查看報警地實時監控信息。



7、視頻監控聯動



系統接口支持主流視頻品牌，系統接受到人員報警后，可直接查看器報警位置附近的監控信息，及時掌控事發地點狀況，做出下一步工作批示。也可在實時定位界面直接點擊查看監控視頻信息。



8、設備故障自檢及低電報警



設備發生斷電、斷網等故障情況時，會自動檢索并發送故障信息到管理中心，便于工作人員技術排查故障，完成設備維修。降低設備維護工作量。也可查看設備的在線/離線狀態，實時監測識別卡的電量狀態。



系統中可監控人員識別卡電量、故障情況，電量低的情況下可提醒員工對定位卡進行充電。



9、應急演練功能



在人員定位系統電子地圖中標注應急集合點、當企業有消防演習或者發生事故時，能夠第一時間統計撤離的人數情況。



可視化：利用電子地圖呈現事故點及撤離范圍、安全島區域。記錄參與演練的每一個現場人員的實時位置、疏散路徑、并聯動視頻畫面。



人數清點：實時統計事故點撤離人員總數、撤出事故點但未到達安全島的人數、以及到達安全島的人數、撤離時間，幫助管理層全面了解演練效果。



演練報告：自動生成演練報告，查看人員疏散結果，進行疏散效率分析。為演練預案修訂、演練評估、演練培訓提供數據支撐。



10、最終位置查詢



可查看某段時間內（事故發生前），某一時刻在線人員所在的位置，為事故后制定合理有效的應急救援方案提供數據支撐。



11、賬戶權限管理



系統后臺支持角色管理，自助配置管理員/訪客賬戶，賬戶功能菜單權限靈活設置。實現對各功能的增、刪、改、查、操作權限劃分，可以細分至每一個功能的按鈕權限。同時具備臨時訪客功能，用于上級領導等臨時人員視察、檢查等情況，臨時訪客功能具備便捷性，具有獨立的歷史記錄，便于查詢。



12、豐富的數據接口及系統二次開發



系統預留豐富的API接口，可與門禁系統對接，同時也可于其它的安全管理平臺對接。系統也可對接安監局二級平臺；包含人員出入信息，分布區域信息，各類報警信息等。



同時系統可根據企業具體需求進行二次開發，可將多個場景的定位系統集中整合在一個統一的平臺上，方便統一化管理。

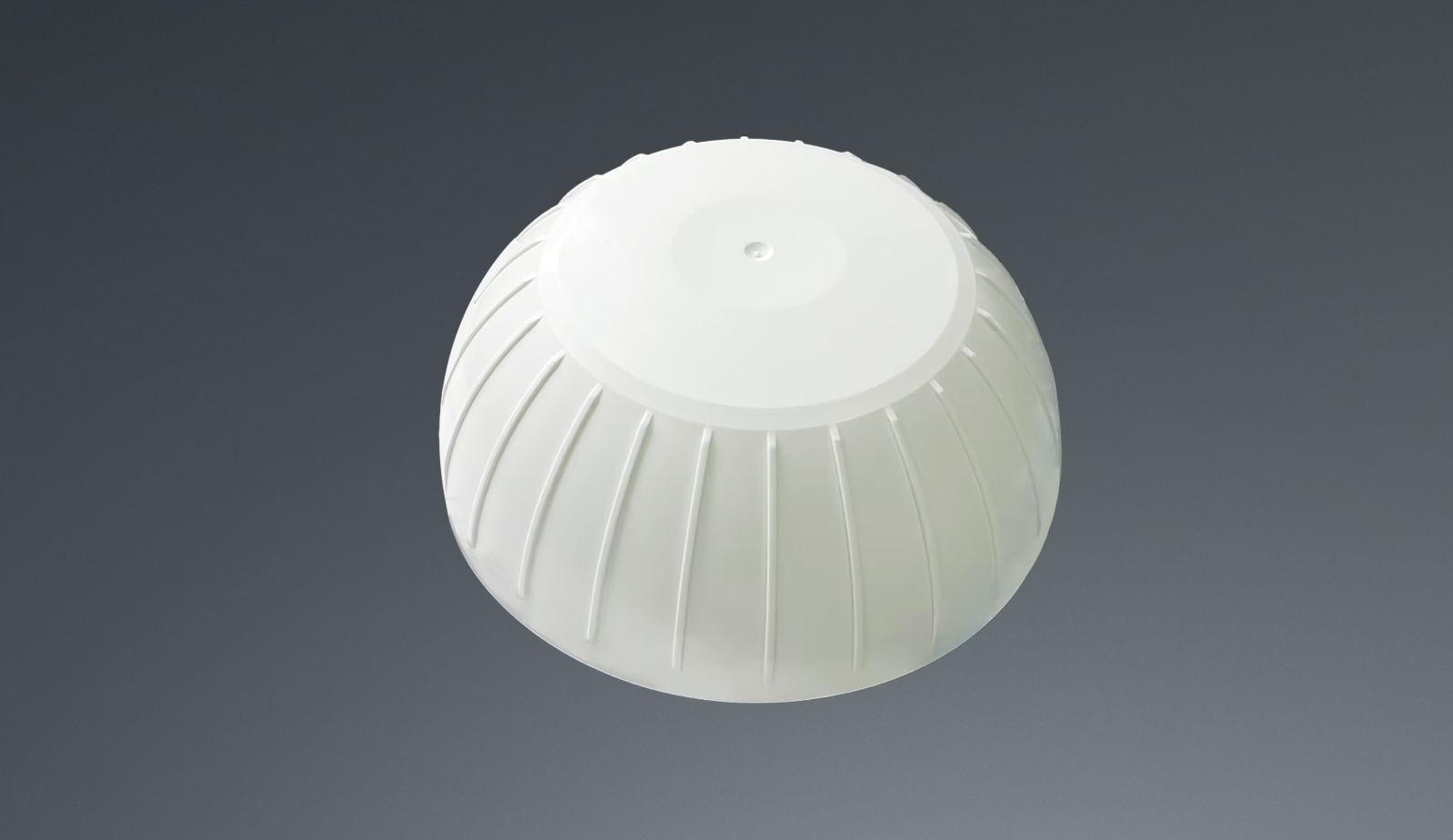

1、一體化差分基站



可同時接收多衛星系統多頻率信號，全面支持北斗三號衛星新信號體制，支持RTCM3.x 原始觀測量輸出、毫米級GNSS解算精度、算法，內置加速度+傾角傳感器。

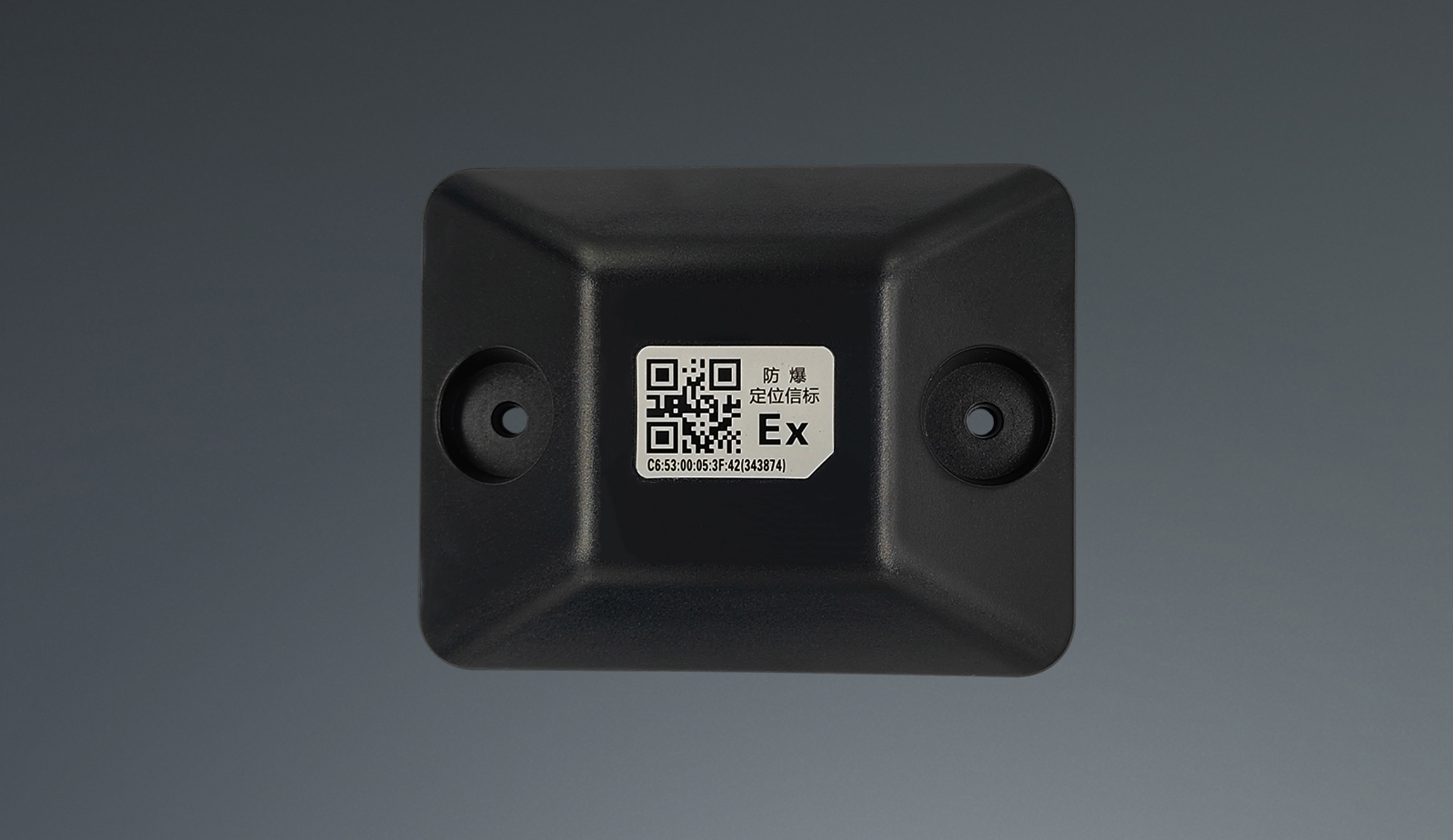

2、藍牙信標



防爆藍牙定位信標，使用BLE低功耗藍牙廣播的方法，利用其支持的通用屬性配置文件在第37、38、39三個信道上連續發送無定向性的廣播包；低功耗、體積小、安裝方便，支持無線固件升級。

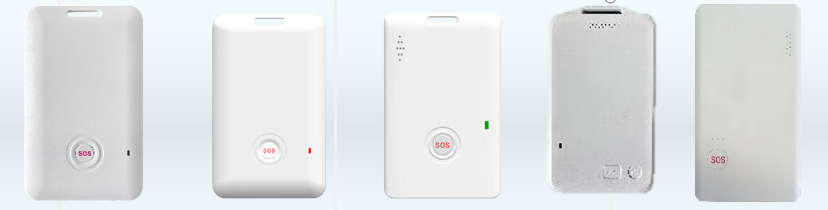

3、人員識別卡



具備人員定位、SOS一鍵報警、低電語音報警、下發指令TTS語音報警、震動提示、門禁消費卡一卡通等功能的防爆人員定位識別卡。

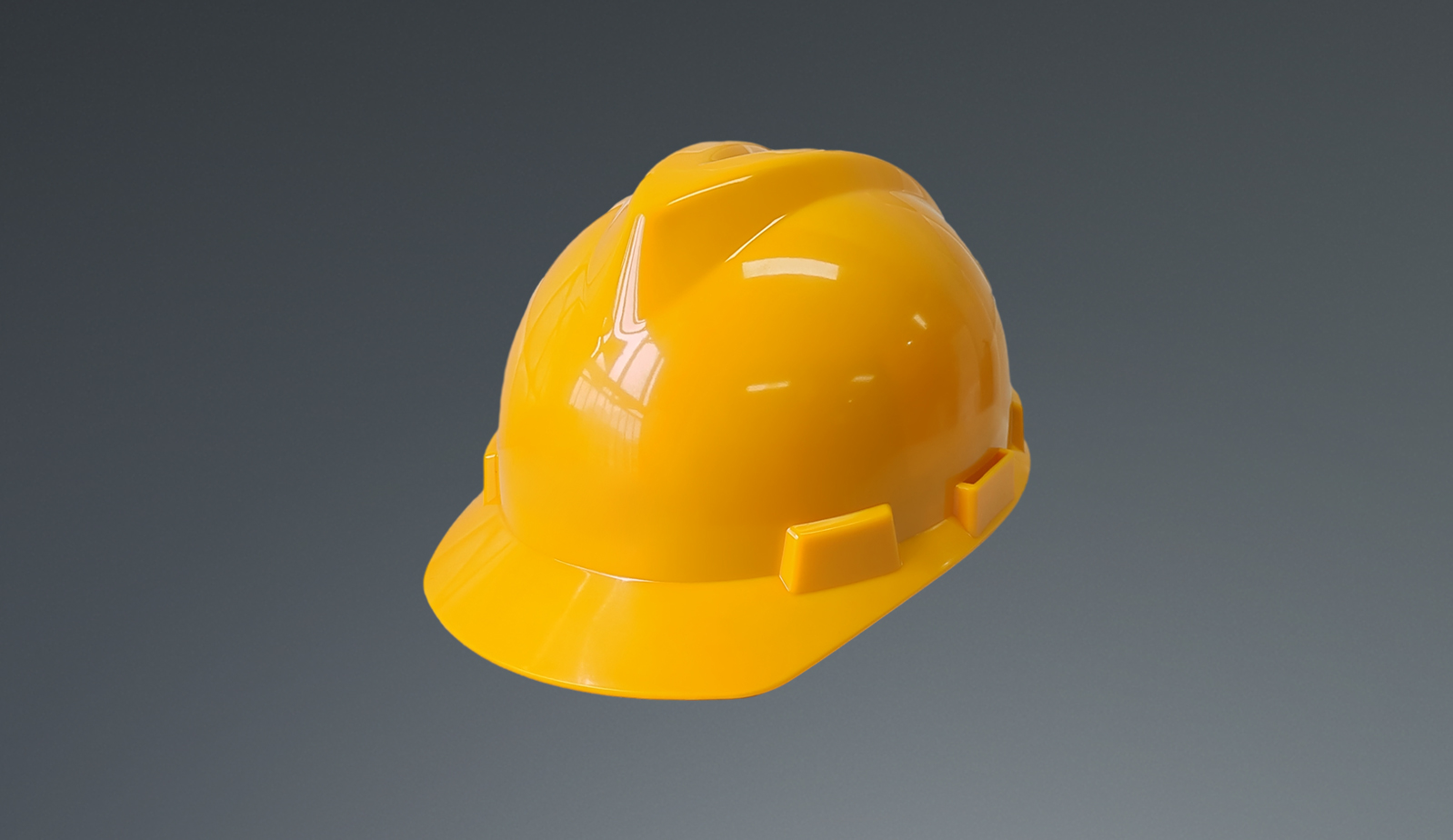

4、安全帽



高精度定位智能安全帽，支持GPS/北斗/BLE定位，支持人員定位、SOS一鍵報警、低電語音報警、下發固定指令TTS語音報警、震動提示、摘帽報警，跌落報警，靜默報警，遠程升級等。

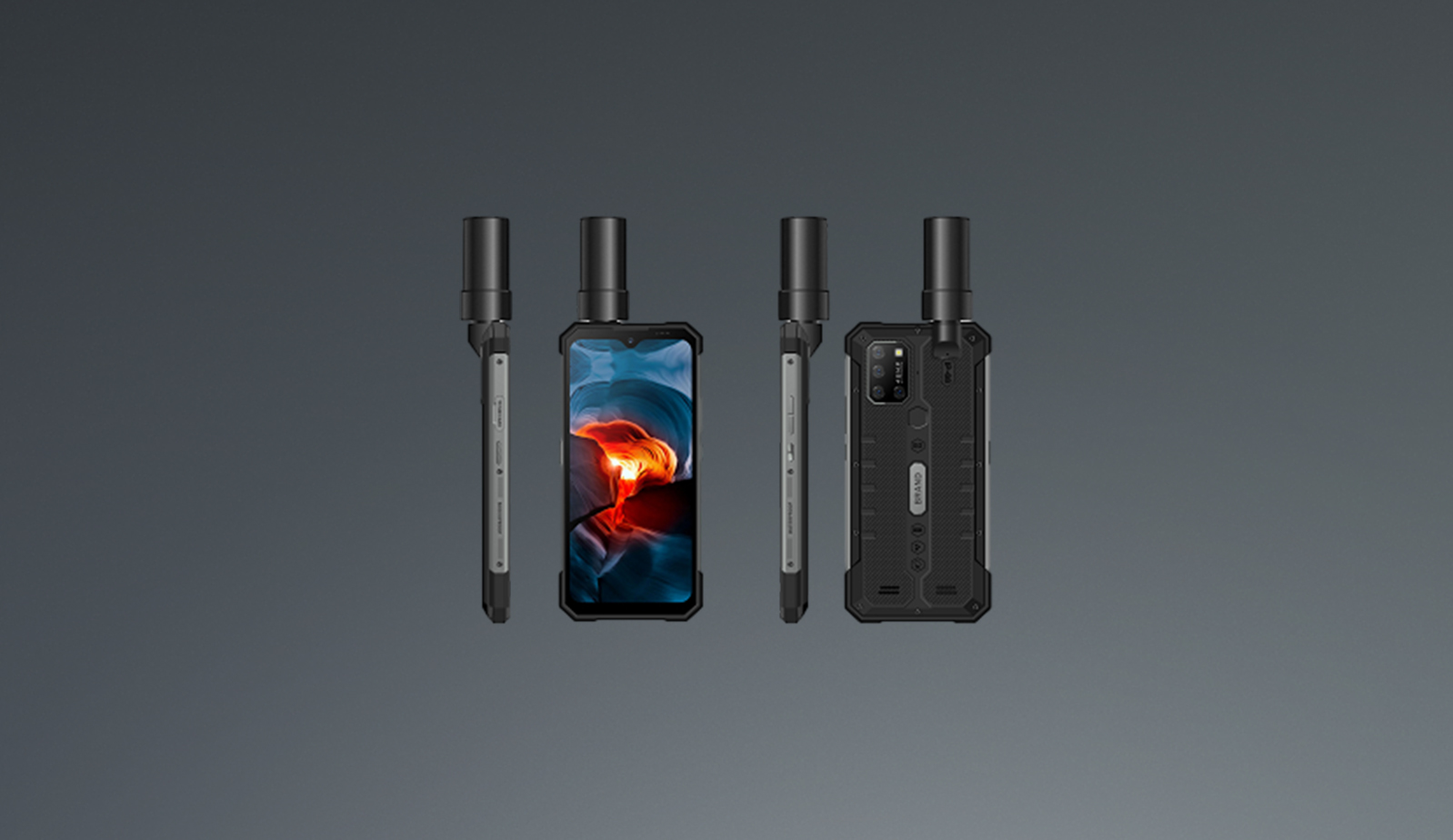

5、手持終端



雙頻RTK高精度定位，支持POC公網對講、CT chat對講的手持定位終端。

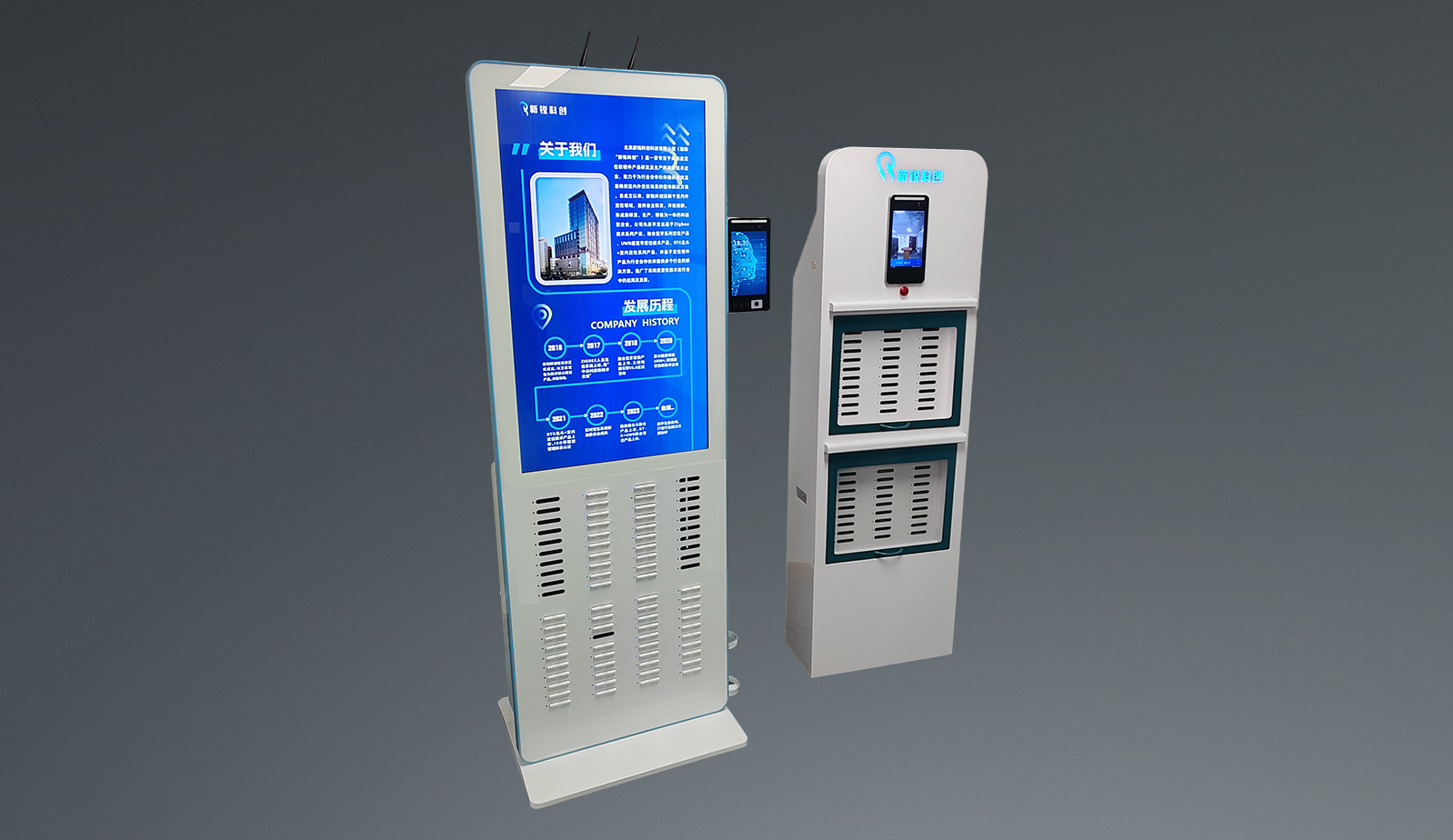

6、人臉識別發卡機



集人臉識別、發卡、考勤打卡、身份綁定、集中充電等功能于一體的智能發卡機充電柜。



該方案的核心優勢在于實現了室內外環境的無縫銜接定位。無論是光伏板陣列的廣闊室外空間，還是控制室、配電室等復雜的室內環境，運維人員都能獲得連續、準確的位置信息。確保了運維人員在全場站范圍內的任何位置都能迅速定位到目標設備，極大提升了運維效率和響應速度。



新銳科創的RTK+UWB+藍牙+4G室內外融合定位系統方案為光伏場站提供了全面、高效、可靠的定位解決方案，不僅提高了運維效率和質量，增強了場站安全性，還降低了運維成本，支持遠程監控與管理，是光伏場站實現智能化運維、提升綜合競爭力的重要工具。新銳科創是專業的室內外融合高精度人員定位系統廠家及服務商，其自主研發的人員定位系統成功項目案例已經遍布全國30多個行業，70多個城市，公司業務覆蓋高達3000+項目。如果您有室內外融合定位需求，歡迎聯系我們，咨詢電話：18162781046（微信同號）
